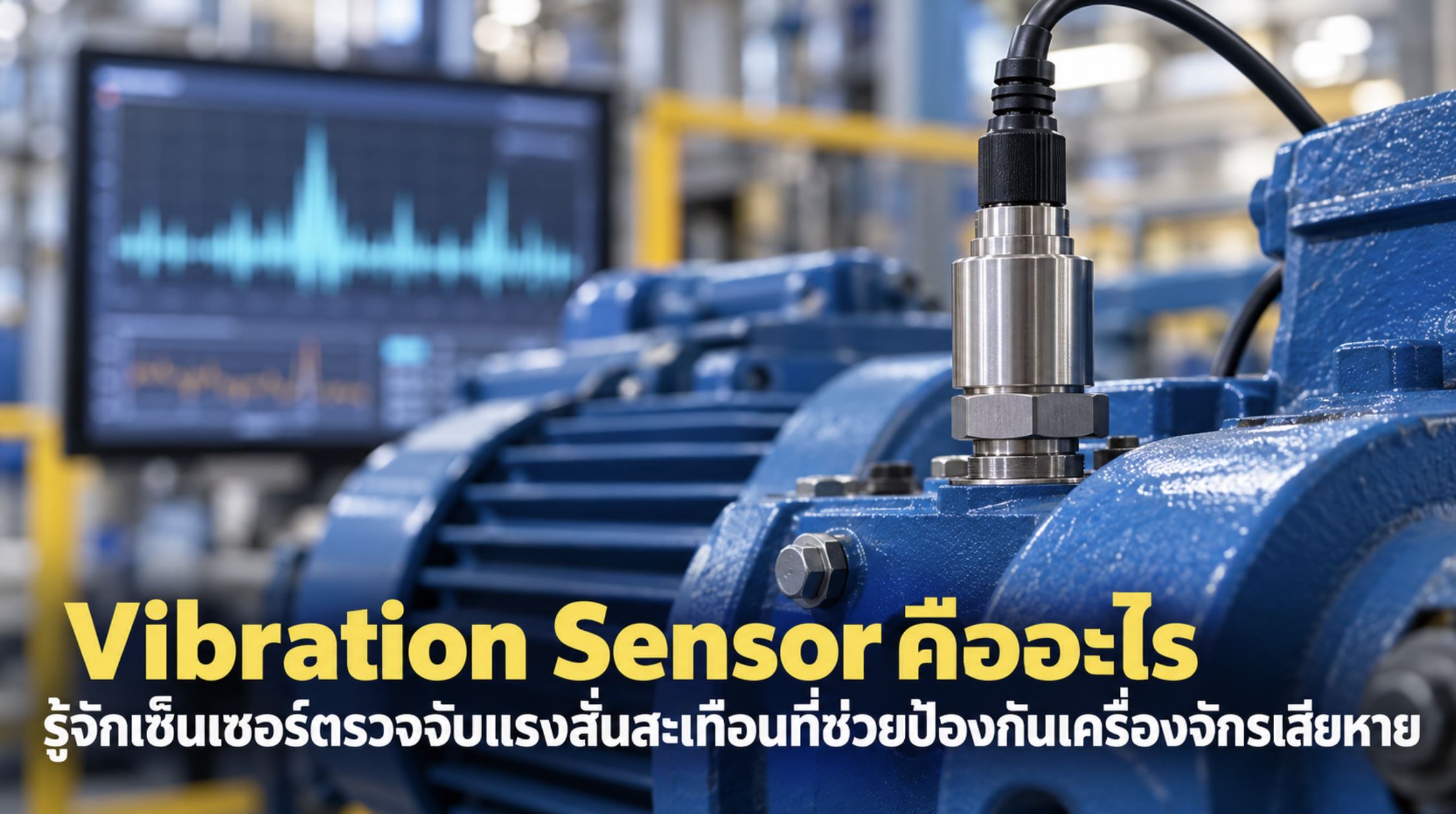

walter-cd.net Vibration Sensor หรือเซ็นเซอร์ตรวจจับแรงสั่นสะเทือน คืออุปกรณ์ที่ใช้ตรวจวัดการสั่น การเคลื่อนที่ หรือแรงกระแทกของเครื่องจักร โครงสร้าง และวัตถุต่าง ๆ แล้วแปลงค่าที่ตรวจพบให้เป็นสัญญาณทางไฟฟ้าหรือข้อมูลดิจิทัล เพื่อนำไปวิเคราะห์สภาพการทำงาน แจ้งเตือนความผิดปกติ หรือสั่งให้ระบบตอบสนองตามเงื่อนไขที่กำหนด
แรงสั่นสะเทือนเกิดขึ้นได้ตามปกติในเครื่องจักรที่มีชิ้นส่วนหมุน เช่น มอเตอร์ ปั๊ม พัดลม เครื่องอัดอากาศ และชุดเกียร์ สิ่งสำคัญจึงไม่ใช่การทำให้เครื่องจักรไม่มีแรงสั่นเลย แต่เป็นการตรวจสอบว่าแรงสั่นยังอยู่ในระดับปกติหรือเริ่มเปลี่ยนไปจากเดิม เพราะความผิดปกติบางชนิดอาจเริ่มต้นจากแรงสั่นเพียงเล็กน้อยก่อนพัฒนาเป็นความเสียหายรุนแรง
เมื่อใช้ Vibration Sensor อย่างเหมาะสม ผู้ดูแลสามารถตรวจพบสัญญาณเตือนล่วงหน้า วางแผนซ่อมบำรุง ลดโอกาสที่เครื่องจักรจะหยุดกะทันหัน และป้องกันความเสียหายที่อาจส่งผลต่อคนทำงาน สินค้า และกระบวนการผลิตทั้งหมด
Vibration Sensor ทำงานอย่างไร
หลักทำงานของเซ็นเซอร์ตรวจจับแรงสั่นสะเทือนคือรับรู้การเคลื่อนที่ที่เกิดขึ้นรอบตำแหน่งติดตั้ง จากนั้นจึงแปลงการเคลื่อนไหวดังกล่าวเป็นสัญญาณที่ระบบสามารถอ่านได้ เซ็นเซอร์แต่ละประเภทใช้หลักฟิสิกส์ต่างกัน จึงเหมาะกับช่วงความถี่ สภาพแวดล้อม และงานที่ไม่เหมือนกัน
ข้อมูลที่ได้จากเซ็นเซอร์อาจถูกส่งเข้าสู่เครื่องวิเคราะห์แรงสั่น ระบบควบคุม โปรแกรมบันทึกข้อมูล หรือแพลตฟอร์มเฝ้าระวังเครื่องจักร หากค่าที่วัดได้สูงเกินขีดจำกัด ระบบอาจแจ้งเตือนเจ้าหน้าที่ ลดความเร็วของเครื่องจักร หรือสั่งหยุดเครื่องเพื่อป้องกันความเสียหาย
ในระบบที่มีความละเอียดสูง ข้อมูลไม่ได้ถูกวิเคราะห์จากความแรงเพียงอย่างเดียว แต่ยังพิจารณารูปแบบความถี่ ทิศทาง และการเปลี่ยนแปลงเมื่อเทียบกับข้อมูลเดิม สิ่งเหล่านี้ช่วยให้วิศวกรแยกความผิดปกติบางประเภทออกจากแรงสั่นตามปกติของเครื่องจักรได้
ค่าที่ใช้ตรวจวัดแรงสั่นสะเทือน
แรงสั่นสะเทือนสามารถอธิบายได้ด้วยค่าหลักสามรูปแบบ ได้แก่ ระยะกระจัด ความเร็ว และความเร่ง แต่ละค่าช่วยมองพฤติกรรมของเครื่องจักรในมุมที่แตกต่างกัน
ระยะกระจัดบอกระยะที่วัตถุเคลื่อนออกจากตำแหน่งอ้างอิง มักเหมาะกับแรงสั่นที่มีความถี่ค่อนข้างต่ำหรือการตรวจวัดการเคลื่อนตัวของเพลา
ความเร็วสะท้อนความเร็วในการเคลื่อนที่ของวัตถุ และนิยมใช้ประเมินภาพรวมของความรุนแรงด้านแรงสั่นในเครื่องจักรหมุนหลายประเภท
ความเร่งบอกอัตราที่ความเร็วเปลี่ยนแปลง เหมาะกับแรงสั่นความถี่สูงและแรงกระแทก ซึ่งอาจเกี่ยวข้องกับความผิดปกติของตลับลูกปืนหรือการสัมผัสกันของชิ้นส่วน
การเลือกค่าที่นำมาวิเคราะห์ต้องสัมพันธ์กับชนิดเครื่องจักร ความเร็วรอบ และลักษณะความเสียหายที่ต้องการค้นหา การดูตัวเลขเพียงค่าเดียวโดยไม่พิจารณาบริบทอาจนำไปสู่ข้อสรุปที่คลาดเคลื่อนได้
ประเภทของ Vibration Sensor ที่ใช้งานบ่อย
Accelerometer เป็นเซ็นเซอร์วัดความเร่งที่พบได้บ่อยในงานตรวจสภาพเครื่องจักร สามารถตอบสนองต่อแรงสั่นได้หลายช่วงความถี่และมีขนาดค่อนข้างกะทัดรัด เหมาะกับมอเตอร์ ปั๊ม พัดลม ชุดเกียร์ และเครื่องจักรที่มีตลับลูกปืน
Velocity Sensor ใช้วัดความเร็วของแรงสั่นสะเทือนโดยตรง เหมาะกับงานที่ต้องการประเมินความรุนแรงโดยรวมของเครื่องจักรหมุนในช่วงความถี่ที่กำหนด อุปกรณ์บางระบบอาจรับข้อมูลจาก Accelerometer แล้วนำมาคำนวณเป็นค่าความเร็วแทน
Displacement Sensor ใช้วัดระยะห่างหรือการเคลื่อนตัวของวัตถุโดยไม่จำเป็นต้องสัมผัสโดยตรง พบได้ในงานตรวจเพลาหมุนและเครื่องจักรขนาดใหญ่ที่ใช้ตลับลูกปืนแบบฟิล์มน้ำมัน เช่น กังหัน เครื่องกำเนิดไฟฟ้า และเครื่องอัดก๊าซบางประเภท
Piezoelectric Sensor ใช้วัสดุที่สร้างประจุไฟฟ้าเมื่อได้รับแรงกดหรือแรงสั่น จุดเด่นคือความไวและการตอบสนองต่อความถี่สูง จึงถูกนำมาใช้ใน Accelerometer สำหรับงานอุตสาหกรรมจำนวนมาก
MEMS Sensor เป็นเซ็นเซอร์ขนาดเล็กที่ผลิตด้วยเทคโนโลยีไมโครอิเล็กทรอนิกส์ ใช้พลังงานต่ำและเชื่อมต่อกับระบบดิจิทัลได้สะดวก เหมาะกับอุปกรณ์พกพา ระบบไร้สาย ยานยนต์ อาคาร และเครือข่ายตรวจติดตามเครื่องจักร
เซ็นเซอร์แต่ละชนิดมีจุดเด่นต่างกัน จึงไม่ควรตัดสินจากราคาเพียงอย่างเดียว รุ่นที่มีความไวสูงอาจไม่เหมาะกับพื้นที่ที่มีสัญญาณรบกวนมาก ขณะที่เซ็นเซอร์ราคาประหยัดอาจไม่ครอบคลุมช่วงความถี่ของความผิดปกติที่ต้องการตรวจพบ
Vibration Sensor ช่วยตรวจพบปัญหาอะไรได้บ้าง
เพลาหรือชิ้นส่วนหมุนที่ไม่สมดุลมักสร้างแรงสั่นสัมพันธ์กับความเร็วรอบของเครื่อง หากน้ำหนักกระจายไม่เท่ากัน เครื่องจักรจะสั่นมากขึ้นและสร้างภาระต่อตลับลูกปืน
แนวเพลาไม่ตรงระหว่างมอเตอร์กับอุปกรณ์ที่ขับเคลื่อนอาจทำให้เกิดแรงสั่นผิดปกติ เพิ่มความร้อน และทำให้คัปปลิงหรือตลับลูกปืนสึกหรอเร็วขึ้น
ฐานยึดหรือสลักเกลียวหลวมสามารถทำให้เครื่องจักรเคลื่อนไหวมากกว่าปกติ แรงสั่นอาจเพิ่มขึ้นเป็นบางช่วงหรือเกิดรูปแบบที่ซับซ้อนจนส่งผลต่อชิ้นส่วนอื่น
ตลับลูกปืนที่เริ่มมีรอยเสียหายอาจสร้างแรงกระแทกขนาดเล็กซ้ำ ๆ สัญญาณเหล่านี้มักอยู่ในช่วงความถี่สูงและอาจตรวจพบได้ก่อนที่ผู้ปฏิบัติงานจะได้ยินเสียงผิดปกติอย่างชัดเจน
ชุดเกียร์ที่มีฟันสึก แตก หรือขบกันไม่เหมาะสมสามารถสร้างรูปแบบแรงสั่นที่สัมพันธ์กับความถี่การขบของฟันเฟือง การวิเคราะห์อย่างละเอียดช่วยระบุตำแหน่งที่ควรตรวจสอบเพิ่มเติมได้
อย่างไรก็ตาม Vibration Sensor ไม่สามารถยืนยันสาเหตุได้ทุกกรณีจากค่าตัวเลขเพียงอย่างเดียว ข้อมูลควรถูกพิจารณาร่วมกับเสียง อุณหภูมิ กระแสไฟฟ้า สภาพน้ำมันหล่อลื่น ประวัติซ่อมบำรุง และผลตรวจทางกายภาพ
ประโยชน์ต่อโรงงานและงานซ่อมบำรุง
ประโยชน์สำคัญคือช่วยตรวจพบแนวโน้มความผิดปกติก่อนเครื่องจักรหยุดทำงาน หากค่าแรงสั่นเพิ่มขึ้นต่อเนื่อง ผู้ดูแลสามารถวางแผนตรวจสอบและเตรียมอะไหล่ในช่วงที่กระทบต่อการผลิตน้อยที่สุด
ข้อมูลแรงสั่นยังช่วยสนับสนุนงานบำรุงรักษาตามสภาพจริง แทนการเปลี่ยนชิ้นส่วนตามระยะเวลาเพียงอย่างเดียว ชิ้นส่วนที่ยังอยู่ในสภาพดีอาจใช้งานต่อได้ ส่วนเครื่องที่เริ่มมีความเสี่ยงสามารถได้รับการตรวจสอบเร็วขึ้น
เมื่อเก็บข้อมูลอย่างต่อเนื่อง โรงงานจะเห็นรูปแบบปกติของเครื่องจักรแต่ละตัว ทำให้แยกเหตุการณ์ชั่วคราวออกจากแนวโน้มที่ควรกังวลได้ดีขึ้น ข้อมูลย้อนหลังยังช่วยประเมินผลหลังซ่อม เช่น ค่าแรงสั่นลดลงหรือไม่หลังตั้งแนวเพลา เปลี่ยนตลับลูกปืน หรือปรับสมดุลชิ้นส่วนหมุน
ผลลัพธ์ที่ได้รับคือโอกาสลดเวลาหยุดเครื่อง ลดความเสียหายต่อเนื่อง และใช้ทรัพยากรซ่อมบำรุงได้ตรงจุดมากขึ้น แต่ต้องมีผู้รับผิดชอบติดตามข้อมูลและตอบสนองต่อสัญญาณเตือนอย่างจริงจัง
งานประเภทใดที่นำ Vibration Sensor ไปใช้ได้
ภาคอุตสาหกรรมใช้เซ็นเซอร์ชนิดนี้กับมอเตอร์ ปั๊มน้ำ พัดลมอุตสาหกรรม สายพานลำเลียง เครื่องอัดอากาศ เครื่องจักรกล และชุดเกียร์ เพื่อเฝ้าระวังสภาพระหว่างเดินเครื่อง
อาคารและงานโครงสร้างอาจใช้ตรวจแรงสั่นจากเครื่องจักร การก่อสร้าง การจราจร หรือเหตุการณ์ทางธรรมชาติ เพื่อประเมินว่าสภาพแวดล้อมส่งผลต่อโครงสร้างและผู้ใช้อาคารมากน้อยเพียงใด
ยานยนต์ใช้เซ็นเซอร์ตรวจจับการเคลื่อนไหว แรงกระแทก และพฤติกรรมของตัวรถ ข้อมูลอาจถูกนำไปใช้กับระบบความปลอดภัย ระบบควบคุมการทรงตัว หรือการประเมินสภาพชิ้นส่วน
อุปกรณ์อิเล็กทรอนิกส์และระบบรักษาความปลอดภัยสามารถใช้ตรวจการเคลื่อนย้าย การตกกระแทก หรือแรงสั่นที่ไม่คาดคิด เช่น ตู้เก็บทรัพย์สิน อุปกรณ์ขนส่ง และสินค้าที่ต้องควบคุมความเสียหายระหว่างทาง
ภาคการเกษตรและระบบสาธารณูปโภคยังใช้ตรวจปั๊ม มอเตอร์ กังหัน และอุปกรณ์ที่อยู่ในพื้นที่ห่างไกล โดยอาจเชื่อมต่อกับเครือข่ายไร้สายเพื่อส่งข้อมูลกลับมายังศูนย์ควบคุม
หลักเลือก Vibration Sensor ให้เหมาะกับงาน
ช่วงความถี่เป็นปัจจัยแรกที่ควรพิจารณา เซ็นเซอร์ต้องตอบสนองได้ครอบคลุมแรงสั่นที่ต้องการตรวจ หากต้องการค้นหาความเสียหายของตลับลูกปืน อาจจำเป็นต้องรองรับความถี่สูงกว่างานติดตามความไม่สมดุลของเครื่องจักรความเร็วต่ำ
ช่วงวัดต้องเพียงพอกับแรงสั่นสูงสุดที่อาจเกิดขึ้น หากเลือกช่วงแคบเกินไป สัญญาณอาจเกินขอบเขตจนข้อมูลผิดเพี้ยน แต่หากเลือกช่วงกว้างเกินความจำเป็น ความละเอียดของค่าขนาดเล็กอาจลดลง
ความไวของเซ็นเซอร์ควรเหมาะกับระดับสัญญาณ เครื่องจักรที่สั่นเบาต้องใช้เซ็นเซอร์ที่ตรวจจับสัญญาณขนาดเล็กได้ดี ขณะที่งานแรงกระแทกสูงต้องเลือกอุปกรณ์ที่ทนต่อแรงและไม่เสียหายง่าย
สภาพแวดล้อมเป็นอีกเรื่องที่ละเลยไม่ได้ ต้องตรวจสอบอุณหภูมิ ความชื้น ฝุ่น น้ำ สารเคมี สนามแม่เหล็ก และพื้นที่อันตราย หากใช้ในพื้นที่กลางแจ้งหรือบริเวณที่มีน้ำมัน ควรเลือกตัวเรือนและมาตรฐานป้องกันให้เหมาะสม
รูปแบบสัญญาณต้องรองรับระบบเดิมของโรงงาน เช่น สัญญาณแอนะล็อก กระแสไฟมาตรฐาน แรงดันไฟ หรือข้อมูลดิจิทัล รวมถึงต้องพิจารณาการเชื่อมต่อกับ PLC ระบบเก็บข้อมูล หรือโปรแกรมเฝ้าระวังที่ใช้อยู่
ตำแหน่งติดตั้งส่งผลต่อความแม่นยำ
จุดติดตั้งควรอยู่ใกล้แหล่งกำเนิดแรงสั่นและเป็นส่วนที่ส่งผ่านแรงสั่นได้ดี ตำแหน่งบริเวณตัวเรือนตลับลูกปืนมักถูกเลือกใช้กับเครื่องจักรหมุน เพราะแรงจากเพลาสามารถถ่ายทอดมายังบริเวณดังกล่าวได้ชัดเจน
พื้นผิวควรสะอาด เรียบ และแข็งแรง หากติดบนฝาครอบบาง ชิ้นส่วนหลวม หรือพื้นผิวที่มีสีหนา ข้อมูลอาจไม่สะท้อนแรงสั่นจริงของเครื่องจักร
วิธียึดเซ็นเซอร์มีผลต่อช่วงความถี่ที่ตรวจได้ การยึดด้วยสกรูมักให้ผลที่สม่ำเสมอและเหมาะกับงานติดตั้งถาวร ส่วนฐานแม่เหล็กสะดวกสำหรับงานตรวจเป็นครั้งคราว แต่ต้องมั่นใจว่าพื้นผิวรองรับได้ดี เทปกาวหรือวัสดุยึดอื่นอาจเหมาะกับบางงาน แต่ต้องประเมินผลต่อคุณภาพสัญญาณ
ทิศทางวัดก็มีความสำคัญ เครื่องจักรบางชนิดต้องวัดทั้งแนวนอน แนวตั้ง และแนวแกน เพราะความผิดปกติแต่ละแบบอาจแสดงแรงสั่นเด่นในทิศทางไม่เหมือนกัน
วิธีอ่านค่าโดยไม่ตัดสินผิด
ค่าแรงสั่นสูงไม่ได้หมายความว่าเครื่องจักรกำลังจะเสียทุกครั้ง เครื่องอาจทำงานภายใต้โหลดที่เปลี่ยนไป ความเร็วรอบเพิ่มขึ้น หรือได้รับแรงสั่นจากเครื่องข้างเคียง จึงควรบันทึกสภาพการเดินเครื่องควบคู่กับค่าที่วัด
แนวทางที่น่าเชื่อถือคือสร้างค่าพื้นฐานของเครื่องจักรขณะอยู่ในสภาพปกติ แล้วติดตามแนวโน้มภายใต้เงื่อนไขใกล้เคียงกัน หากค่าค่อย ๆ เพิ่มขึ้นอย่างต่อเนื่องหรือรูปแบบความถี่เปลี่ยนไป จึงค่อยตรวจสอบหาสาเหตุเพิ่มเติม
จุดเตือนควรกำหนดจากชนิดเครื่องจักร ความสำคัญ ความเร็วรอบ ตำแหน่งวัด และข้อมูลเดิม ไม่ควรใช้ค่าขีดจำกัดเดียวกับเครื่องจักรทุกประเภท เครื่องขนาดเล็กที่ติดตั้งบนโครงเบาอาจมีลักษณะการสั่นต่างจากเครื่องขนาดใหญ่ที่ยึดบนฐานคอนกรีต
ข้อจำกัดที่ควรรู้ก่อนใช้งาน
เซ็นเซอร์ที่ดีไม่สามารถชดเชยตำแหน่งติดตั้งที่ผิดได้ หากวางไกลจากแหล่งกำเนิดหรือยึดไม่แน่น ข้อมูลอาจต่ำกว่าความเป็นจริงหรือมีสัญญาณรบกวน
ระบบไร้สายช่วยลดงานเดินสาย แต่ต้องคำนึงถึงอายุแบตเตอรี่ ระยะสื่อสาร สิ่งกีดขวาง และความถี่ในการส่งข้อมูล หากตั้งให้ส่งข้อมูลบ่อย แบตเตอรี่อาจหมดเร็วขึ้น หากส่งห่างเกินไปก็อาจพลาดเหตุการณ์ที่เกิดขึ้นช่วงสั้น
ข้อมูลจำนวนมากไม่ได้หมายถึงการตัดสินใจที่ดีเสมอไป โรงงานควรวางขั้นตอนตั้งแต่ตรวจพบความผิดปกติ วิเคราะห์ความเสี่ยง ออกใบงาน ตรวจสภาพ ไปจนถึงยืนยันผลหลังซ่อม หากมีเพียงหน้าจอแสดงค่าที่ไม่มีผู้รับผิดชอบ ระบบก็อาจไม่ช่วยลดความเสียหายได้จริง
สรุป
Vibration Sensor คืออุปกรณ์ตรวจจับแรงสั่นสะเทือนและแปลงข้อมูลให้ระบบนำไปวิเคราะห์ได้ เทคโนโลยีนี้ช่วยติดตามสภาพเครื่องจักร ตรวจพบแนวโน้มความผิดปกติ และสนับสนุนงานบำรุงรักษาก่อนเกิดความเสียหายรุนแรง
เซ็นเซอร์มีหลายประเภทและวัดค่าได้หลายรูปแบบ ทั้งระยะกระจัด ความเร็ว และความเร่ง การเลือกใช้งานต้องพิจารณาช่วงความถี่ ช่วงวัด ความไว สภาพแวดล้อม รูปแบบสัญญาณ และตำแหน่งติดตั้งร่วมกัน
หัวใจสำคัญไม่ได้อยู่ที่การติดเซ็นเซอร์จำนวนมาก แต่อยู่ที่การได้ข้อมูลที่น่าเชื่อถือ มีค่าพื้นฐานสำหรับเปรียบเทียบ และมีขั้นตอนตอบสนองเมื่อพบความผิดปกติ หากออกแบบระบบอย่างเหมาะสม Vibration Sensor จะช่วยลดเวลาหยุดเครื่อง ยืดอายุอุปกรณ์ และเพิ่มความปลอดภัยให้กระบวนการทำงานได้อย่างมีประสิทธิภาพ
